목 XRAY 보는 방법(How to Read a Cervical Xray) 선 긋는 방법 : 목뼈(CERVIAL) 대 후두 공선(FML : Foramen Magnum Line)

1. 대 후두 공선(FML : Foramen Magnum Line) 그리는 방법

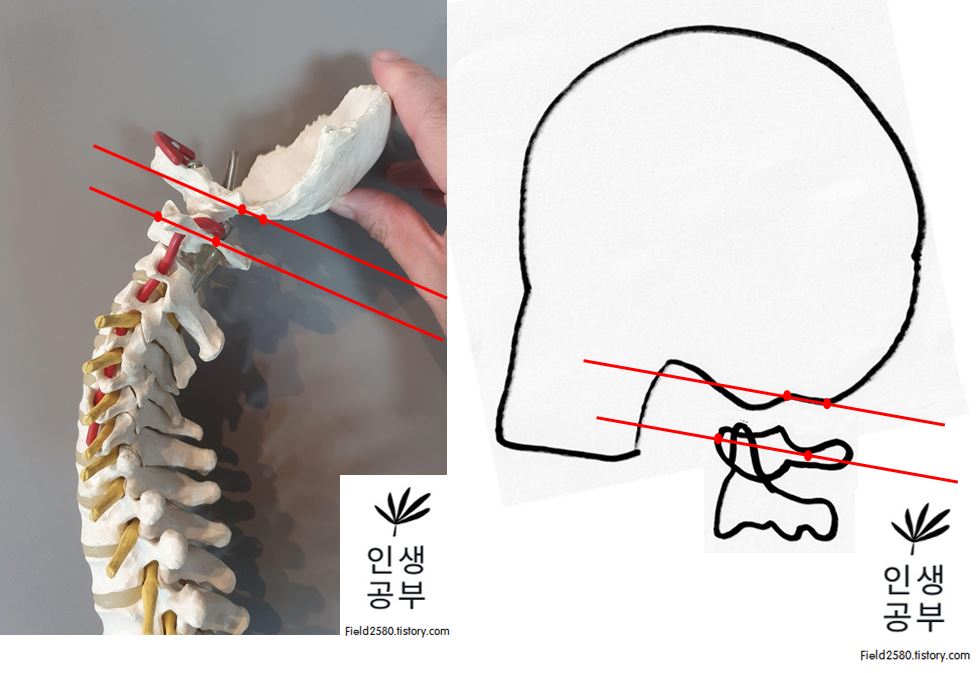

 1) 대후두공선(FML : Foramen Magnum Line)을 그리기 위해서는 옆에서(Lateral view) 찍은 X-RAY가 필요합니다. 조금 더 간단하게 보기 위해서 뼈 사진과 그림을 준비했습니다.



2) 후두돌기(Occipital Condyle) 뒤쪽(posterior) 쪽에 점을 찍어줍니다.



3) 두번째 점은 2) 번에서 찍은 점 뒤에 평평한 부위가 끝나고 뒤통수 커브가 생기기 전 지점에 찍어줍니다.



4) 2)와 3)에서 찍은 점들을 연결해주는 선을 긋습니다. 이 선을 대후두공선(FML : Foramen Magnum Line)이라고 합니다.



 5) 첫번째 목뼈(C1) 선을 그리기 위해 제일 튀어나온 앞쪽 부분 가운데 지점에(Center of Anterior arch) 점을 찍어줍니다.









6) 후궁(Posterior arch) 제일 좁은 부위 가운데 지점에 점을 찍어줍니다.



7) 5)과 6)에서 나온 점을 연결해주는 선을 그어줍니다. 이 선 이름을 고리 뼈선(APL : Atlas Plane Line)이라고 합니다. 위 그림과 같이 두 선이 평행하면 정상입니다.

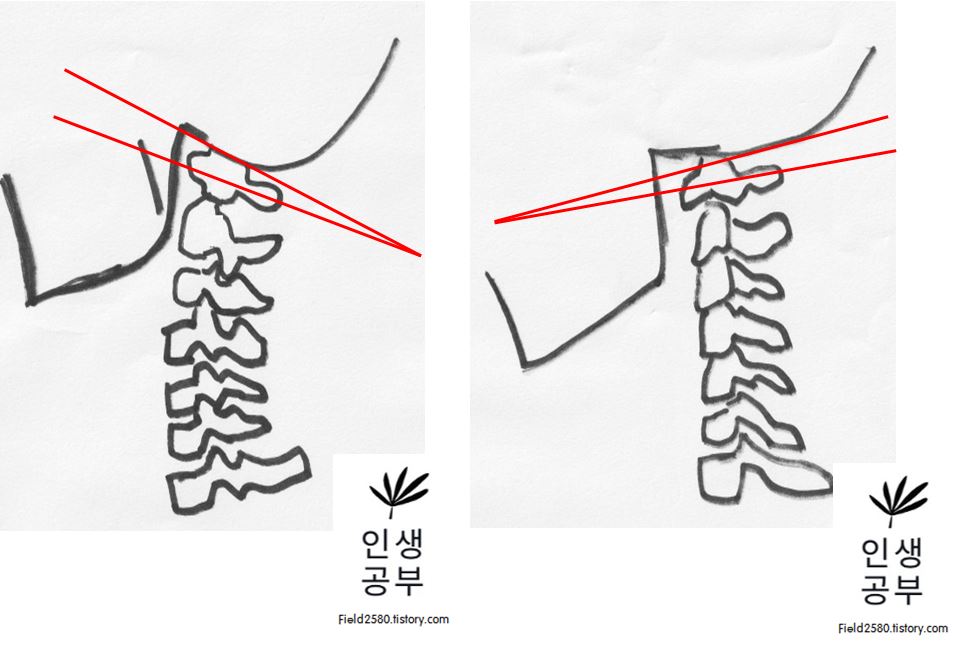

10) 대후두공선(FML : Foramen Magnum Line)과 고리뼈선(APL : Atlas Plane Line)을 그어줍니다.



두 선이 왼쪽 그림과 같이 뒤쪽에서 만난다면,

후두가 앞쪽(Anterior)과 위쪽(Superior)으로 변위 되었다고 합니다.
(Occiput - AS subluxation)

두 선이 오른쪽 그림과 같이 앞쪽에서 만난다면,

후두가 뒤쪽(Posterior)과 아래쪽(Inferior)으로 변위되었다고 합니다.
(Occiput - PS subluxation)
