목 X-RAY 보는 방법(How to Read a Cervical X-ray) - 선 긋는 방법 : 목뼈 라인(Cervical Line) - McGregor Line, plumb Line, Central-offset distance

목 엑스레이 보는 방법 중 목뼈 라인에 그을 수 있는 선은 총 3가지가 있습니다. 맥그리거 선(McGregor Line), 플럼 선(plumb Line), 중심단차 거리(Central-offset distance)으로 총 3가지 선을 그리는 방법에 대해서 알아보고 그 결과 값을 해석하는 방법에 대해서 알아보겠습니다.



---

인생공부 물리치료사 카페

인생공부 작은 공간 : 네이버 카페

인생공부 물리치료사 진로 무료 E북 증정 이벤트 中

물리치료사 진로와 관련해서 무료E북을 2개 만들었습니다. 하나는 20장이 넘고 나머지 하나는 40장이 넘는 전자책입니다. 무료로 카페를 통해서 증정하고 있으니 많은 관심 부탁드립니다.

---

물리치료사 인생공부 전자책 보기

물리치료학과 학생과 물리치료사 신규와 저년차를 위한 전자책 보러가기(380장)

물리치료학과 학생과 물리치료사 신규과 저년차를 위한 책 드립니다.

물리치료사 진로 전자책 보러가기 (209장)

물리치료사 진로물리치료사 드립니다.

The. 여자 물리치료사 전자책 보러가기 (35장)

The. 여자물리치료사 드립니다.



목 X-RAY 보는 방법(How to Read a Cervical X-ray) - 선 긋는 방법 : 목뼈 라인(Cervical Line) - McGregor Line, plumb Line, Central-offset distance 그리는 방법 및 특징

1. 맥그리거 선(McGregor Line) 그리는 방법 및 특징

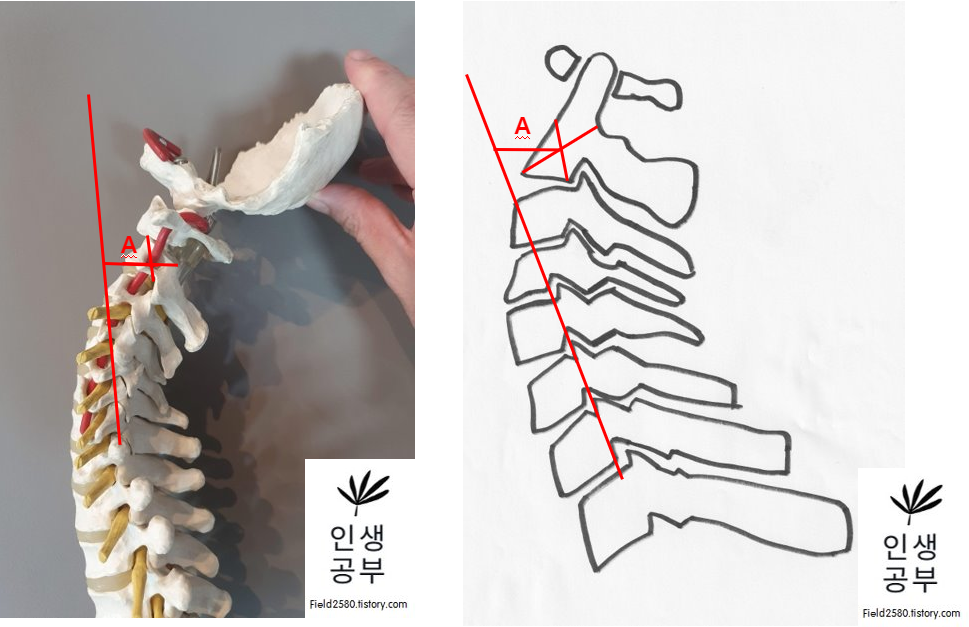

1) 맥그리거 선(McGregor Line)을 그리기 위해서는 옆에서(Lateral view) 찍은 X-RAY가 필요합니다. 조금 더 간단하게 보기 위해서 뼈 사진과 그림을 준비했습니다.



2) 두번째 목뼈 추체 중심점(C2 - Central point of Axis verterbal body)을 찍어주기 위해서 추체 양끝단에서 대각선으로 선을 그어줍니다. 두 선이 만나는 점이 C2의 중심점이 됩니다.



3) 일곱번째 목뼈 추체 중심점(C7 - Central point of Axis verterbal body)을 찍어주기 위해서 추체 양끝단에서 대각선으로 선을 그어줍니다. 두 선이 만나는 점이 C7의 중심점이 됩니다.



4) 2)번, 3)번에서 나온 추체 중심점(Central pointof vertebral body)에서 사진바닥과 수직인 선을 그어줍니다.



5) 4)번에서나온 두 선 사이에 간격인 A의 간격을 구해줍니다.







2. 플럼 선(plumb Line) 그리는 방법 및 특징

1) 플럼 선(plumb Line)을 그리기 위해서는 옆에서(Lateral view) 찍은 X-RAY가 필요합니다. 조금 더 간단하게 보기 위해서 뼈 사진과 그림을 준비했습니다.



2) 두번째 목뼈 추체 중심점(C2 - Central point of Axis verterbal body)을 찍어주기 위해서 추체 양끝단에서 대각선으로 선을 그어줍니다. 두 선이 만나는 점이 C2의 중심점이 됩니다.



3) 7번째 목뼈 추체 뒷면(Posterior plane of C7 vertebral body)을 따라서 평행한 선을 그어줍니다.



4) 2)번에서 나온 두번째 목뼈(C2) 중심점과 3)번에서 그은 선 사이로 사진 바닥면과 평행한 선을 그어줍니다.



5) 선의 거리인 A값을 구해줍니다.



3. 중심단차 거리(Central-offset distance) 그리는 방법 및 특징

1) 중심단차 거리(Central-offset distance)을 그리기 위해서는 옆에서(Lateral view) 찍은 X-RAY가 필요합니다. 조금 더 간단하게 보기 위해서 뼈 사진과 그림을 준비했습니다.



2) 대후두공선(FML : Foramen Magnum Line)을 그어 줍니다.



• (1) 후두돌기(Occipital Condyle) 뒤쪽(posterior) 쪽에 점을 찍어줍니다.
• (2) 두번째 점은 (1) 번에서 찍은 점 뒤에 평평한 부위가 끝나고 뒤통수 커브가 생기기 전 지점에 찍어줍니다.
• (3) (1)와 (2)에서 찍은 점들을 연결해주는 선을 긋습니다. 이 선을 대후두공선(FML)이라고 합니다.



3) 두번째 목뼈 추체 밑면(Inferior endplate of C2)을 따라서 선을 그어줍니다.



4) 일곱번째 목뼈 추체 밑면(Inferior endplate of C7)을 따라서 선을 그어줍니다.



5) 복장뼈자루 (sternal manubrium)을 따라서 선을 그어줍니다. 2)번과 3)번에서 나온 선 사이의 각도는 후두골(Occiput)과 두번째 목뼈(C2)의각도를 나타냅니다. 4)번과 5)번에서 나온 선은 목-복장뼈 각도(Cervicosternal angle)를 나타냅니다.
