골반 X-RAY 보는 방법 (How to Read a Pelvis X-ray ) - 선 긋는 방법(ILIUM EX/IN)

 1. 골반 X-ray 선 그리는 방법(EX/IN)

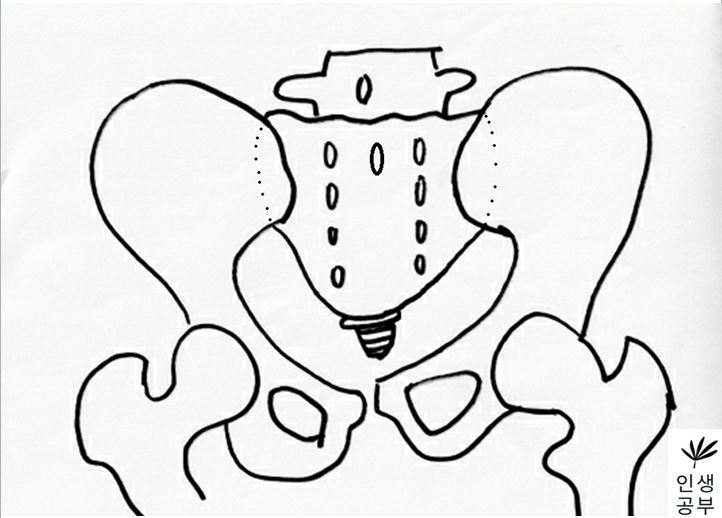

1) X-ray를 준비합니다.

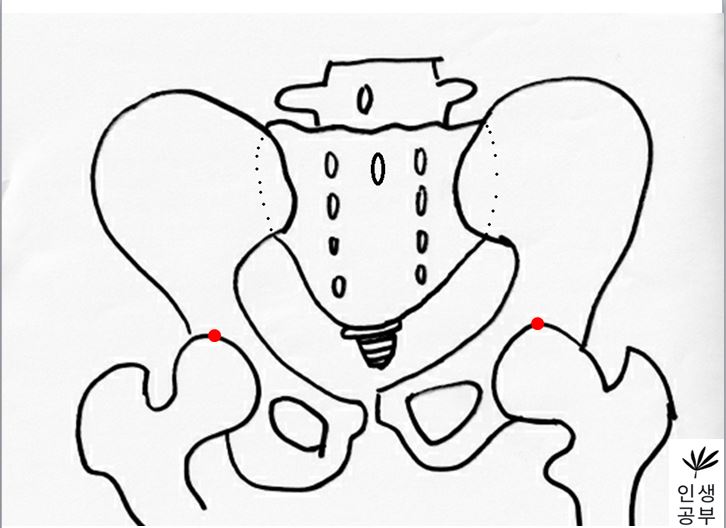

2) 대퇴골두(Femoral head) 최상단에 양쪽에 각각 한개씩 점을 찍어줍니다.

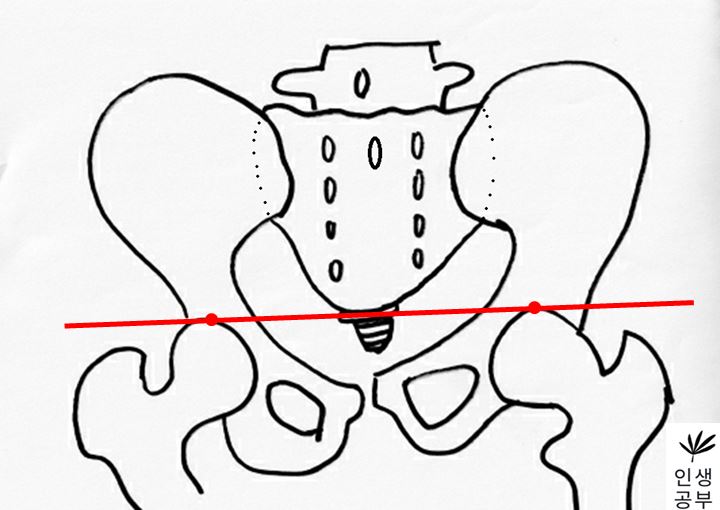

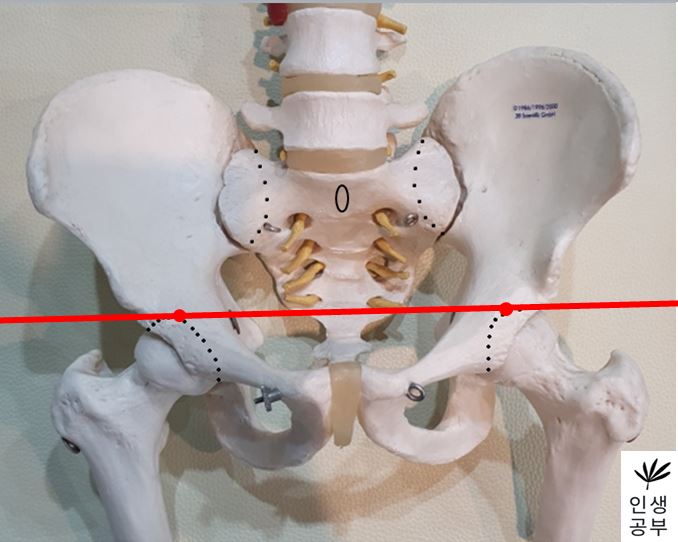

3) 두 점을 연결하는 선을 긋습니다. 이 선의 이름은 대퇴골두선(FHL : Femur Head Line)이라고 합니다.

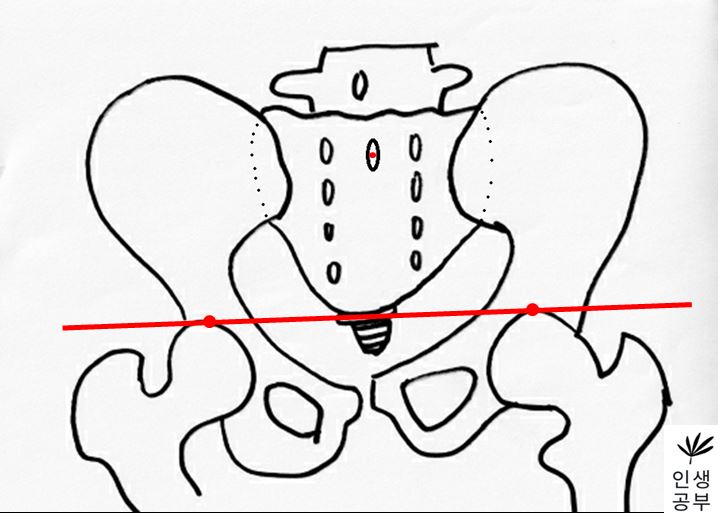

4) 1번째나 2번째 엉치뼈 결절(sacral tubercle) 정가운데 점을 찍어줍니다.

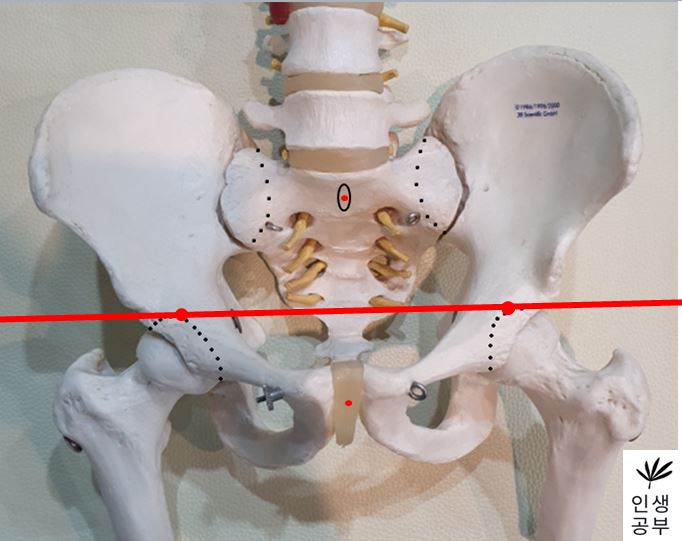

5) 치골결합(pubic symphysis) 정가운데에도 점을 찍어줍니다.

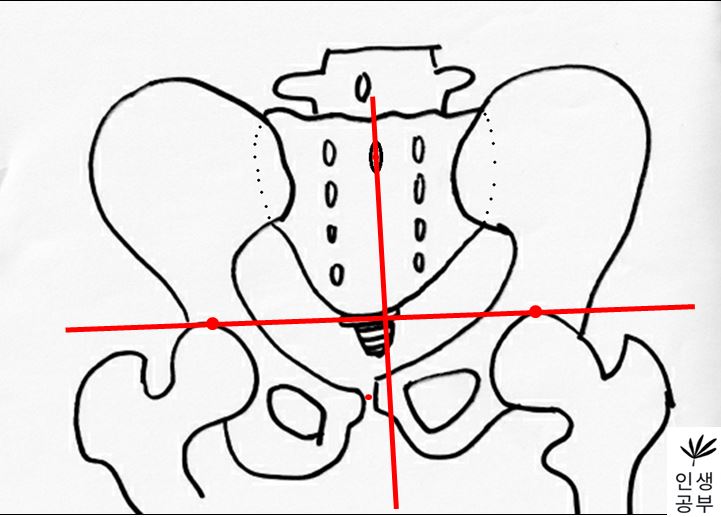

6) 1번째나 2번째 엉치뼈 결절(sacral tubercle) 정가운데 찍은 점에서 대퇴골두선(FHL : Femur Head Line)을 기준으로 수직인 선을 긋습니다.



선을 그었을 때 점이 있는 쪽 골반이 IN이 됐다는 뜻이고, 없는 쪽은 EX 되었다는 뜻입니다.
