골반 X-RAY 보는 방법(How to Read a Pelvis X-ray ) - 선 긋는 방법(ILIUM PI/AS)

1. 골반 X-RAY 선 긋는 방법

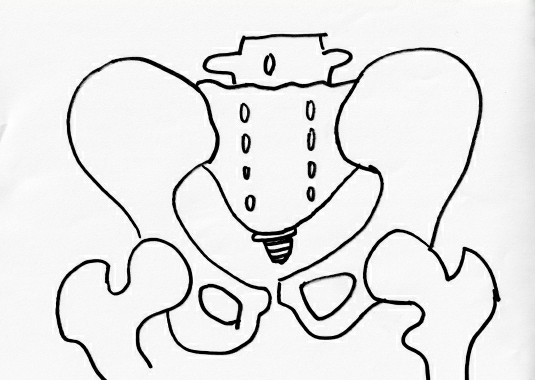

1) 골반은 A-P VIEW 가 많기 때문에 편의상 앞에서 찍은 뼈 사진으로 준비했습니다.

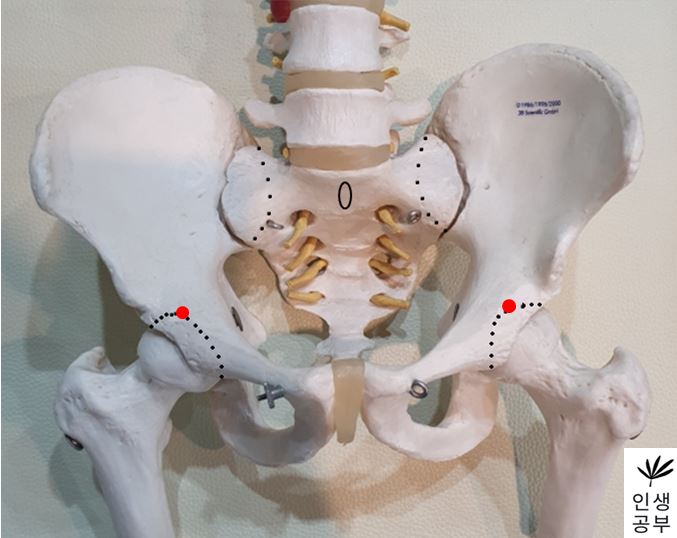

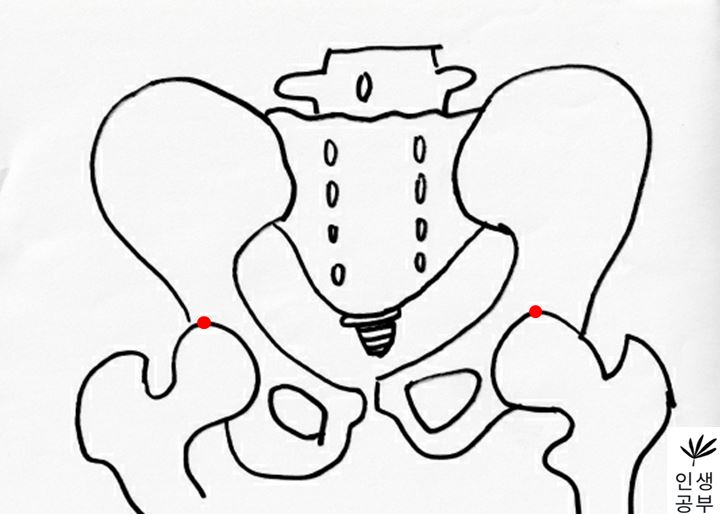

2) 대퇴골두(Femoral head) 최상단 양쪽에 각각 점을 1개씩 찍어줍니다.

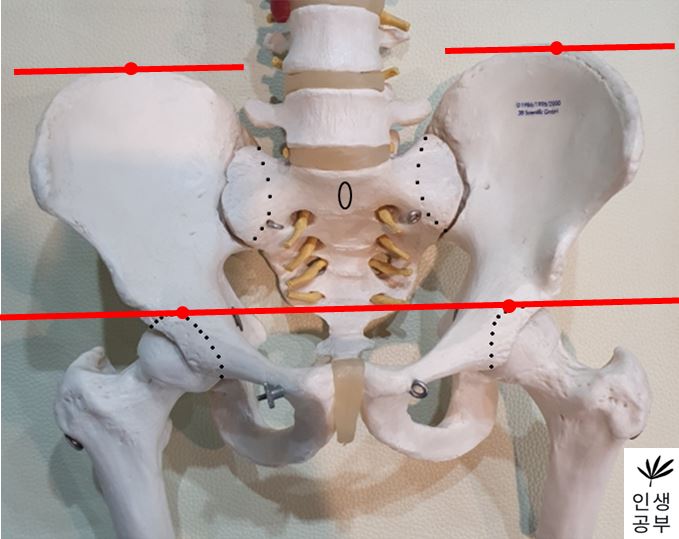

3) 두 선을 연결하는 선을 긋습니다. 이 선을 대퇴골두선(FHL : femur head lind)이라고 합니다. 그 후에 장골능(Iliac crest) 최상단에 양쪽으로 점을 양쪽에 각각 점을 1개씩 찍습니다.



4) 대퇴골두선(FHL : femur head line)과 평행하게 장골능(Iliac crest)에 찍은 점들을 각각 평행하게 그어줍니다.



5) 좌골 최하단에 점을 양쪽에 각각 1개씩 찍어줍니다.



6)  대퇴골두선(FHL : femur head line)과 평행하게 좌골 최하단에 찍은 점들을 각각 평행하게 그어줍니다.



7) 각 선에 수직으로 선을 그어 줍니다.



8) A와 C값을 더해주고, B와 D값을 더 해줍니다.



A와 C값이 B와 D값을 더한 값보다 더 크면 A와 C가 있는 쪽이 PSIS를 기준으로 장골(Ilium)이 PI(Posterior Inferior)로 갔다는 뜻이고, B와 D값을 더한 쪽이 PSIS를 기준으로 장골(Ilium)이 AS(Anterior superior) 됐다는 뜻입니다.

ㄱ. A+C = B+D (정상)

ㄴ. A+C > B+D (A+C쪽 PI, B+D 쪽 AS) - PSIS 기준

ㄷ, A+C < B+D (A+C쪽 AS, B+D 쪽 PI) - PSIS 기준
