골반 X-RAY 보는 방법(How to Read a Pelvis X-ray) - 선 긋는 방법

1. 장골대퇴골 선(Iliofemoral Line) 그리는 방법 및 특징

1) 장골대퇴골 선(Iliofemoral Line)을 그리기 위해서 정면에서(A-P view) 찍은 X-ray가 있어야 합니다. 조금 더 간단하게 보기 위해서 뼈 사진과 그림을 준비했습니다.



2) 앞위쪽 장골능(ASIS : Anterior Superior Iliac Spine)에서부터 시작해서 장골(Ilium)의 바깥쪽(Lateral) 아랫부분(Inferior)을 지나 대퇴골 목(femoral neck)까지 이어지는 선을 그어줍니다. 이 선 이름을 장골대퇴골 선(Iliofemoral Line)이라고 합니다.

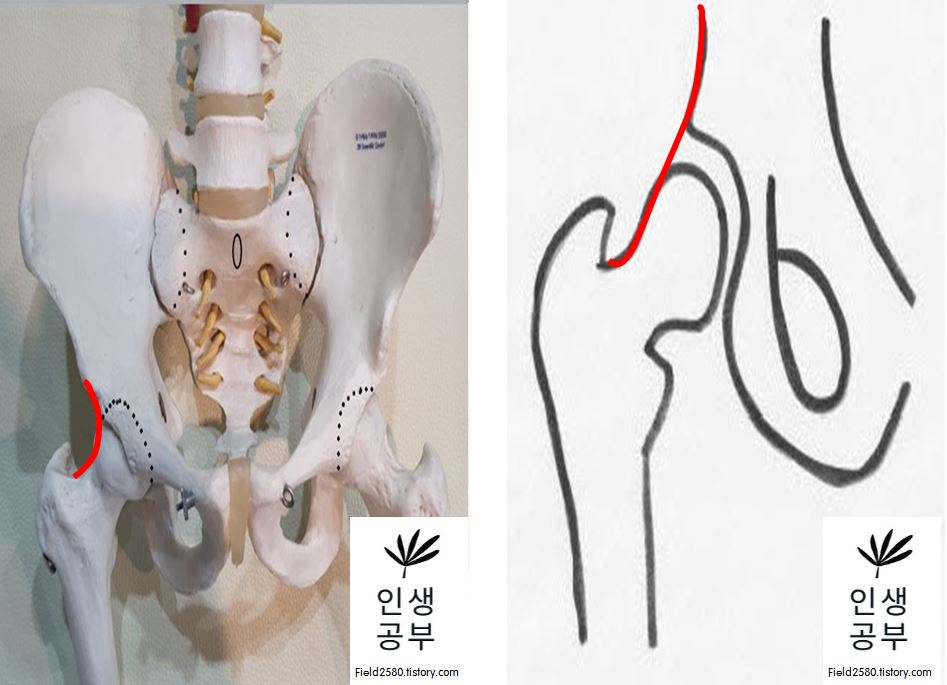

< 장골대퇴골 선(Iliofemoral Line) >

장골대퇴골 선(Iliofemoral Line)은 매끄러운 아치 모양을 이루고 있어야합니다. 만약 모양이 아치 모양을 이루지 못한다면 병리학적문제나 고관절 변위가 있음을 나타냅니다.



2. 쉔턴 선(Shenton's Line) 그리는 방법 및 특징

1) 쉔턴 선 (Shenton's Line)을 그리기 위해서 앞면에서(A-P view) 찍은 X-ray가 있어야 합니다. 조금 더 간단하게 보기 위해서 뼈 사진과 그림을 준비했습니다.

2) 대퇴골 목(femoral neck) 아래쪽을 지나는 선에서부터 폐쇄공(obturator foramen)의 위쪽(Superior)과 안쪽(Medial)부분을 따라서 선을 그어줍니다. 이 선의 이름을  쉔턴 선 (Shenton's Line)이라고 합니다.



< 쉔턴 선 (Shenton's Line) >

성인들뿐만 아니라 유아나 청소년에게도 주로 적용되어집니다. 쉔턴 선 (Shenton's Line)은 매끄러운 아치 모양을 이루고 있어야합니다. 만약 모양이 아치 모양을 이루지 못한다면 병리학적문제나 고관절 변위가 있음을 나타냅니다.
